카트리지 히터 |
| |
|
| |
|

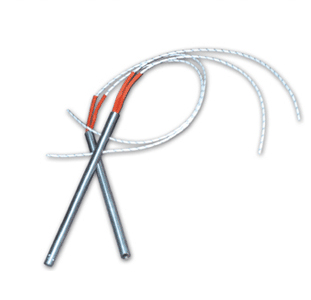

CARTRIDGE HEATER
카트리지히터는 고온용 특수열선을 엄선하여 Ceramic Core엥 정밀하게
감은발열 Coil을 Heater Pipe 내벽에 근접 배치하고 열전도 및 고온 절연
저항특성이 우수한 고순도 MgO로 견고하게 압축하여 고형화한 Heater입니다.
 |
제품설명 |
단자를 한쪽으로 설치하여 다용도로 사용이 가능하며 주로 각종 금형가열용, 터빈 볼트가열용, 납 용해용으로 주로 이용된다. 카트리지히터는 고온용 특수열선을 엄선하여 Ceramic Core에 정밀하게 감은발열 Coil을 Heater Pipe 내벽에 근접 배치하고 열전도 및 고온 절연저항특성이 우수한 고순도 MgO로 견고하게 압축하여 고형화한 Heater입니다.
1) THERMOSTAT를 내장시켜 온도조절을 할 수 있다.
2) 2P.3P 겸용가능
3) WATT밀도 : 7~8w/㎠ 까지 가능
4) PIPE 재질 : STEEL, STS, 황동관, 티타늄, 기타 특수금속
5) 리드단자형은 비교적 소형(외경 20㎜미만)히타
나사-Flange형은 대형히타(외경 20㎜이상)에 사용된다. |
|
| |
|
| |
※ 각 튜브길이 10mm에 대한 WATT ※ 각 튜브길이 10mm에 대한 WATT
| TUBE 외경(ø)
|
12.7 |
15.8 |
19 |
25.4 |
31.8 |
34 |
38 |
TUBE 재질 |
| 카트리지를 직접 투입
|
22 |
33 |
44 |
55 |
66 |
80 |
100 |
황동 |
| 카트리지를 TUBE에 삽입
|
16 |
25 |
32 |
40 |
48 |
60 |
75 |
황동 |
| 경 유
|
10 |
15 |
20 |
25 |
30 |
36 |
45 |
철 |
| STEEL (구멍속에 삽입)
|
12 |
18 |
25 |
30 |
35 |
40 |
50 |
철 |
| 중유, 파라핀, WAX와 유사매체 |
4 |
5 |
6.5 |
7.5 |
10 |
12.5 |
16 |
|
| 자유롭게 발산하는 적외선 |
13 |
20 |
• |
• |
• |
• |
• |
스텐레스 |
| 묽은 알칼리 용액
|
13 |
20 |
20 |
32 |
40 |
47 |
60 |
스텐레스 |
| 진한 알칼리 용액 |
10 |
15 |
26 |
25 |
30 |
36 |
45 |
스텐레스 |
|
| |
|
| |
|
제품특징 |
1. 전원리드가 코팅석면전선이다. 테트론선으로 전원단자가 한방향으로 정리되어 설치가 용이하다.
2. 절연이 양호하며, 누전 및 감전의 위험이 극히 없고 발열부위가 소형이면서 높은 열을 낼수 있다. (Watt / ㎠=최대 20까지 가능함)
3. 전원선 부분을 아주 다양하게 가공이 가능하다.
4. 특수 구조와 히터이므로 약조건 하에서도 장시간 사용이 가능하다. |
| |
|
| |
|
제품용도 |
각종금형 가열용, 액화 가스 가열용, AL, 납 용해용 포장기계 라미네이팅 장비 |
| |
|
|
|
